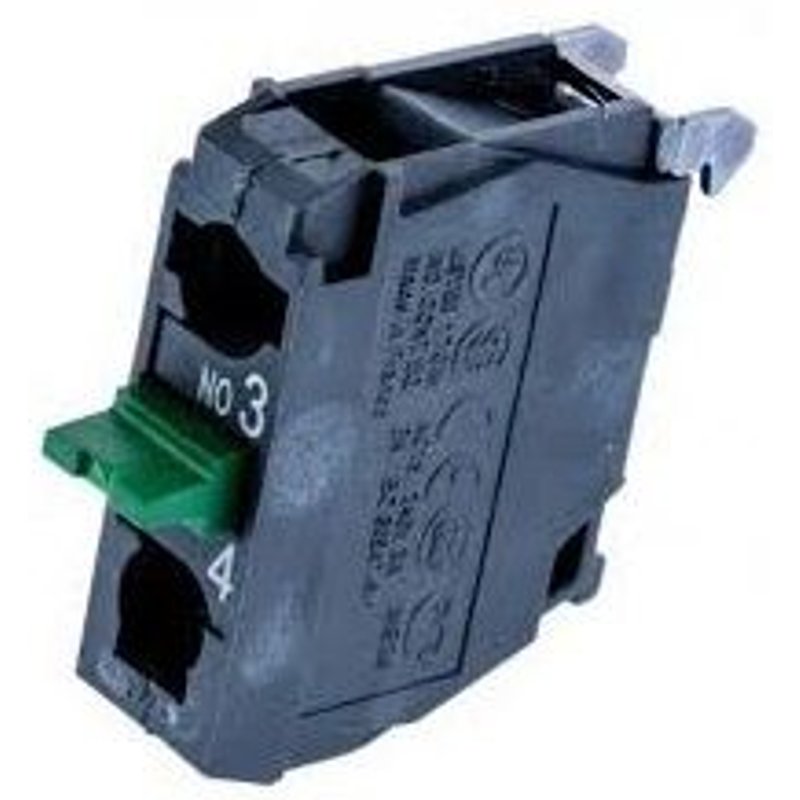

Schneider ZENL1111 - Harmony - bloc contact à vis étriers pour boutons de boite XAL - 1F

Schneider ZENL1111 - Harmony - bloc contact à vis étriers pour boutons de boite XAL - 1F - Caractéristiques principales : Gamme de produits : Harmony XAL / Harmony XAPS - Type de produit ou de composant : Bloc de contacts - Nom abrégé d'appareil : ZENL - Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm / Pour poste de commande XAPS - Montage du bloc : Montage arrière - Description des contacts : 1 "F". Caractéristiques complémentaires : Variante de construction : Pour montage par le client - Masse du produit : 0.015 kg - Fonctionnement des contacts : À action dépendante - Ouverture positive : Sans - Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale) - Force d'actionnement : 2.3 N (état électrique modifié par ''F'') - Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'') - Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1 - Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1 - Forme de la tête de vis : Transversal, cruciforme Philips n° 1 / Transversal, pozidriv N°1 / Perforé, plat Ø 4 mm / Perforé, plat Ø 5,5 mm - Matériau des contacts : Alliage d'argent (Ag/Ni) - Résistance entre bornes : <= 25 M' - Protection contre les courts-circuits : 10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1 - [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1 - [ui] tension assignée d'isolement : 600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1 - [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1 - [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1 - Durée de vie électrique : 1000000 cycle AC-15 à 2 A 230 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 à 0,125 120 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 à 4 A 24 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 à 0.2 A 110 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 à 0.5 A 24 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C - Fiabilité électrique iec 60947-5-4 : ' < 10exp(-8) à 17 V et 5 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-6) à 5 V et 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 - Information complémentaire : Montage sur la plaque intégrée au boîtier - Electrical composition code : SR1 (quantity <= 3) / SR2 (quantity <= 2) / MR1 (quantity <= 2).
