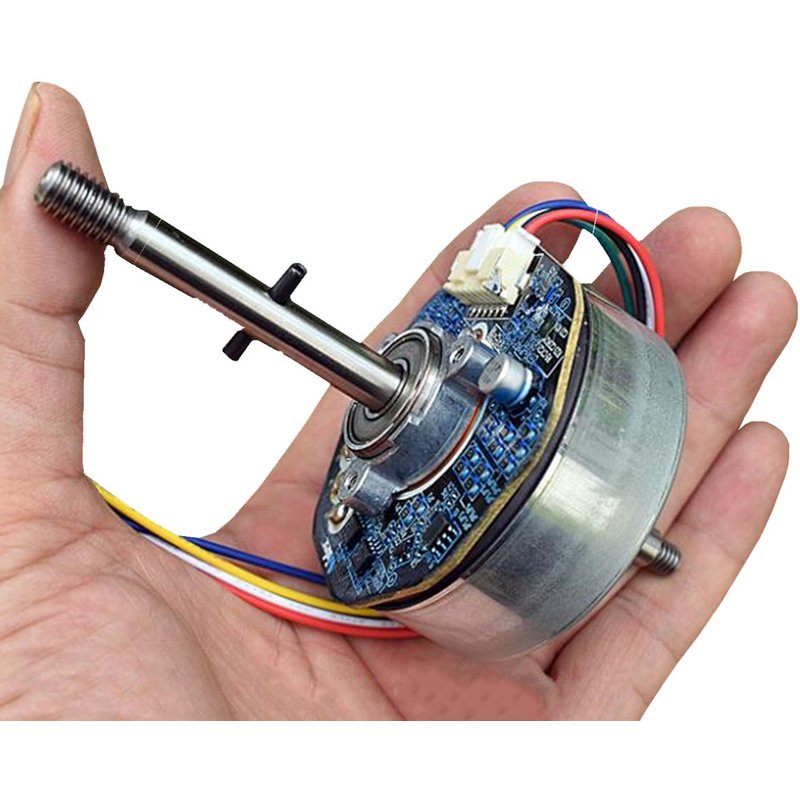

Générique Moteur sans balais Nidec japonais, avec entraînement DC24V, 2450RPM, commande de signal PWM muet, purificateur d'air

Le tout nouveau moteur sans balais à rotor externe japonais (Nidec) est le moteur de ventilateur de deuxième génération du purificateur d'air Xiaomi. Il a une vitesse maximale de 2450 RPM à DC24V, ce qui est silencieux, couple élevé et longue durée de vie. Il a besoin d'un ensemble d'alimentation cc 24v, d'un ensemble d'alimentation cc 5v et d'un signal PWM pour fonctionner en raison des besoins de contrôle de circuit du purificateur à noyau creux. Sa fréquence d'impulsion appropriée est de 100HZ-600HZ. Comparaison de son utilisation compliquée, veuillez faire attention aux acheteurs qui ne comprennent pas la technologie.Le tout nouveau Japonais(Nidec) le moteur sans balais à rotor externe est le moteur de ventilateur de deuxième génération du purificateur d'air Xiaomi. Il a une vitesse maximale de 2450 RPM à DC24V, ce qui est silencieux, couple élevé et longue durée de vie. Il a besoin d'un ensemble d'alimentation cc 24v, d'un ensemble d'alimentation cc 5v et d'un signal PWM pour fonctionner en raison des besoins de contrôle de circuit du purificateur à noyau creux. Sa fréquence d'impulsion appropriée est de 100HZ-600HZ. Comparaison de son utilisation compliquée, veuillez faire attention aux acheteurs qui ne comprennent pas la technologie.Veuillez faire attention au point le plus important: pour les moteurs DC sans balais, il est strictement interdit d'inverser les pôles positif et négatif. Le fil rouge est connecté à l'électrode positive, et le fil noir est connecté à l'électrode négative. Si la carte d'entraînement de pic est mal connectée.Le moteur a sa propre carte d'entraînement, et sa carte d'entraînement a la définition des bornes de plomb. Veuillez le vérifier attentivement avant de mettre sous tension et de tester la machine.Ligne rouge: + 24VLigne noire: GND commun. Le pôle négatif de 24V, le pôle négatif de 5V, et le pôle négatif de PWM doivent être connectés en parallèle.Ligne blanche: + 5VLigne jaune: signal PWM, la fréquence appropriée est de 100HZ-600HZLigne bleue: FG (estimé être le signal de sortie), aucun câblage n'est laissé en l'air.Ligne verte: ligne de démarrage, démarrage lorsque GMD est connecté, arrêt lorsque déconnecté. La ligne de démarrage doit être connectée en dernier, et elle sera invalide si elle est connectée en parallèle au pôle négatif puis mise sous tension.Rappel à nouveau: il est strictement interdit de connecter les pôles positif et négatif de manière incorrecte, le fil rouge est connecté au pôle positif et le fil noir est connecté au pôle négatif.La ligne de départIl faut attendre que les autres lignes soient connectées avant de connecter le pôle négatif, afin qu'il puisse démarrer efficacement. S'il est d'abord connecté au pôle négatif puis mis sous tension, il sera invalide. Faites attention! ! ! !Pour arrêter, veuillez d'abord déconnecter la ligne de démarrage, afin de mieux protéger la carte de pilote! ! !Poids du moteur: 336 grammesCe moteur doit avoir un signal PWM pour fonctionner. C'est une vitesse contrôlée en fréquence. La fréquence de conduite appropriée est de 100HZ-600HZ. La vitesse réelle et le courant à vide de différentes fréquences sont mesurés ci-dessous:Courant de 100HZ: 35 MA vitesse: 400 rpmCourant de 200HZ: 60 MA vitesse: 800 rpmCourant de 300HZ: 100 MA vitesse: 1200 rpmCourant de 400HZ: 130 MA vitesse: 1600 rpmCourant de 500HZ: 170 MA vitesse: 1980 rpmCourant de 600HZ: 200 MA vitesse: 2450 rpmRemarque: il est strictement interdit de connecter les pôles positif et négatif à l'envers. Le fil rouge est connecté au pôle positif et le fil noir est connecté au pôle négatif.La fréquence qu'il adapte est de 100HZ-600HZ, veuillez contrôler la fréquence dans cette plage.La ligne de démarrage doit attendre que les autres lignes soient connectées avant d'allumer GND pour démarrer normalement.
