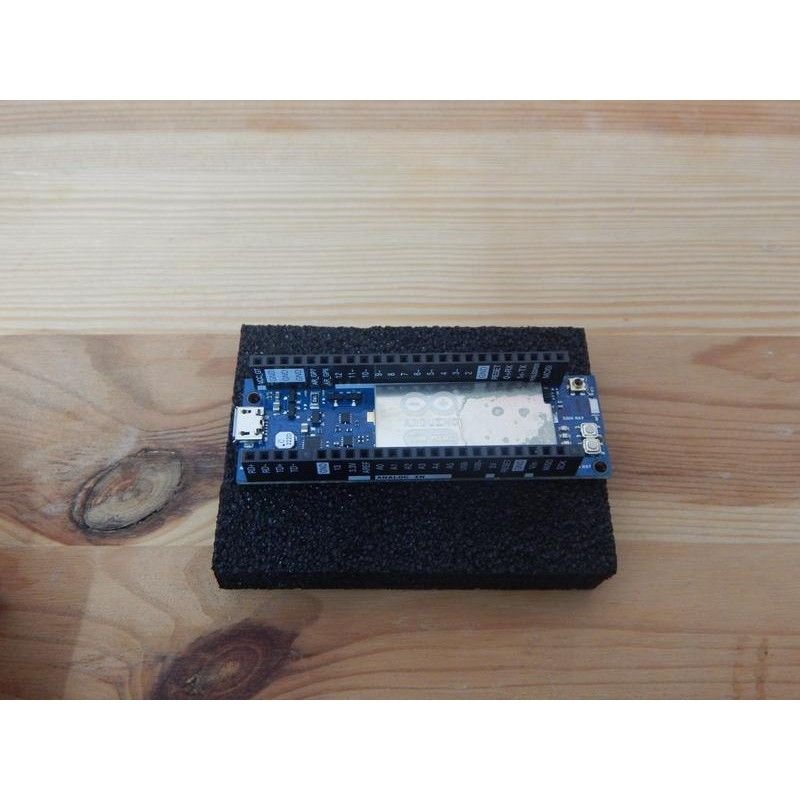

Arduino Yun Mini Officiel

Arduino Yun Mini Officiel DESCRIPTION : Le premier Arduino embarquant un système Linux, une connexion Wifi et Ethernet. Il fait fonctionner un microprocesseur ARM sous Linux en paralléle de l'habituel micro controlleur Arduino (basé sur le Arduino Leonardo). Le Yun Mini sacrifie un certain nombre de ports afin de réduire la taille et donne plus de contrôle sur Linux. Comme l'original Arduino Yun, le Arduino Yun Mini est basé sur OpenWRT base - MIPS24k Atheros AR9331 cadencé à 400 MHz . Comme son prédécesseur, le nouveau modèle propose également une puce Atmel ATmega32U4 et est livré avec un oscillateur à cristal de 16MHz , 64Mo de RAM DDR2 et 16 Mo de flash, dont 6 Mo utilisés par Linino . CARACTERISTIQUES TECHNIQUES : Le Mini est considérablement plus petit que son grand frère de 73 x 53mm, il mesure 71,1 x 22.9mm et il pèse 16 grammes soit la moitié de l'original. Cette réduction de taille a été en partie permise par l'abandon du premier port ethernet, du port USB hôte et du slot micro SD. Cependant le Yun Mini est expansible grâce à certains accessoires. Le dogRJ45 ajoute un port Ethernet 10 / 100Mbps avec un interrupteur 802.3 . Le port dogUSB intègre un connecteur de type A USB avec un concentrateur USB 2.0 . Enfin , le dog eMMC add-on remplace le slot microSD manquant avec 4 Go de Flash eMMC et un port USB A . Comme l'original, le Yun Mini propose également le WiFi intégré. Il dispose de 20 broches GPIO , contre 14 sur l'original . Jusqu'à sept des broches peuvent être utilisées pour les sorties PWM , et jusqu'à 12 pour les entrées analogiques. Le seul port restant est le port micro-USB, qui est généralement utilisé pour l'alimentation 5 V CC. Le Mini Yun fournit également trois boutons de réinitialisation. Microcontrôleur: ATmega32u4 Tension de fonctionnement: 5V Tension d'entrée: 5V Entrées / sorties numériques: 20 Sorties PWM: 7 Entrées analogiques: 12 Courant sur les entrées / sorties numériques: 40mA Courant sur l'alimentation 3,3V: 50mA Mémoire flash: 32kb (dont 4kb utilisé par le bootloader) SRAM: 2,5kb EEPROM: 1KB Fréquence de fonctionnement: 16MHZ Processeur Linux: Atheros AR9331 Architecture: MIPS @400MHz Tension de fonctionnement: 3,3V Ethernet: IEEE 802.3 10/100Mbit/s Wifi: IEEE 802.11b/g/n USB type-A: 2.0 host Lecteur de carte: micro-SD uniquement RAM: 64 MB DDR2 FLASH: 16 MB REMARQUES : Avec la Mini Yun, cependant, "il est possible d'accéder aux broches d'E / S de la Atheros AR9331 avec les broches d'E / S de l'AVR 32u4», explique Arduino. Chacune des broches de AR9331 peut maintenant être utilisé par Linino comme des périphériques du noyau Linux, explique la société. Comme la carte Arduino Leonardo, avec lequel les deux Yun sont compatibles, l'Arduino Yun Mini fournit l'ATmega32u4 avec haut-débit USB, "éliminant la nécessité d'un processeur secondaire», explique Arduino. Ce qui est fait pour permettre à la Yun d'apparaître sur un ordinateur connecté via USB comme une souris et un clavier, "en plus d'un (CDC) port série / COM virtuel», explique la société. Programmables via un langage proche du "C" (disponible en libre téléchargement), les modules Arduino peuvent fonctionner de façon autonome ou en communicant avec un logiciel "tournant" sur un ordinateur (Flash, MaxMSP...). TUTORIELS / LIENS : http://www.arduino.org/blog/1-the-new-blog/arduino-yun-mini-launched-today Documentation en français: http://playground.arduino.cc/French/GuideDeDemarrageArduinoYun Tuto et présentation compléte: http://lessons.julien-drochon.net/arduino-yun Tuto Contrôler votre curseur de souris avec un accéléromètre: http://letmeknow.fr/blog/2015/07/08/tuto-controler-votre-curseur-de-souris-avec-un-accelerometre/ Tuto Réaliser un datalogger avec votre Arduino Yun: http://letmeknow.fr/shop/arduino-offi
